臺灣精呈科技股份有限公司，位于中國臺灣臺中市，公司設計，生產、制造的高精度，高可靠性的線切割機臺，有完整之研發、生產、制造、售后服務體系，更有控制器自行研發之能力。

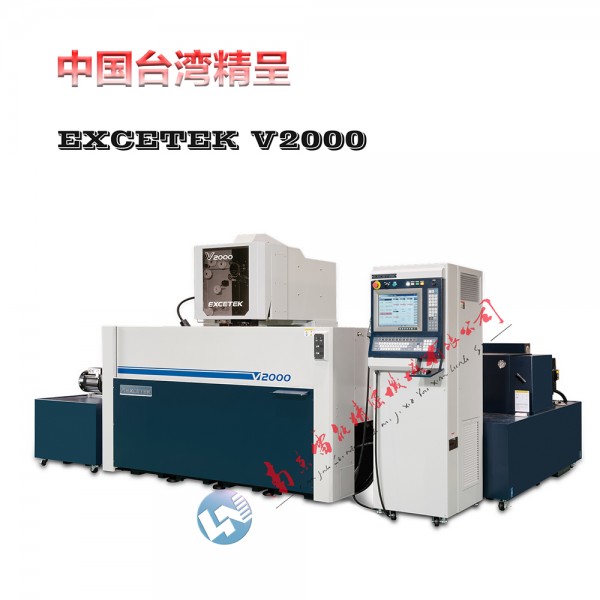

機械規格 V2000
|
序號 |
項目 |
說明 |
|
1 |
機床水槽尺寸 |
2650×900×500 mm |
|
2 |
*大工件尺寸 |
2500×700×345 mm |
|
3 |
工作臺*大承重 |
2500 kg |
|
4 |
五軸四聯動五軸伺服回授控制 |
四軸同動 |
|
5 |
XYZ行程(X×Y×Z) |
2000×450×350 mm |
|
6 |
UV行程 |
160×160 mm |
|
7 |
錐度加工控制角度 |
+/-30度(廣角噴嘴)100 mm |
|
8 |
加工零件*大高度 |
345 mm |
|
9 |
電極絲直徑范圍 |
0.15～0.3 mm |
|
10 |
電極絲張力范圍 |
300g～2200 g |
|
11 |
電極絲進給速度 |
0～250 mm/sec |
|
12 |
*大切割速度 |
170 mm² /min |
|
13 |
*佳加工粗糙度 |
Ra≦ 0.7 um |
|
14 |
定位精度測量規準 |
ISO14137 或 GB/T 19361-2003 |
|
15 |
平均定位誤差 |
+/-5 um以下 |
|
16 |
平均重復定位誤差 |
+/-5 um以下 |
|
17 |
平均反向定位誤差 |
+/-8 um以下 |
|
18 |
*佳加工工件尺寸精度 |
單邊+/-5 um以內 |
|
19 |
機床重量 |
7800 kg |
|
20 |
水過濾系統容量 |
2500 L |
|
21 |
機床占地面積(W ×D ×H) |
3135×5260×2200 mm |
控制器
|
序號 |
咨詢項目 |
簡要說明 |
|
1. |
操作系統 |
Windows 7 |
|
2. |
控制器裝置 |
32位元工業電腦 |
|
3. |
螢?zāi)伙@示設備 |
15”LCD觸控螢?zāi)?/span> |
|
4. |
記憶體裝置 |
SSD |
|
5. |
輸入方式 |
鍵盤、滑鼠、RS-232、USB、網路 |
|
6. |
同動軸數 |
5軸/ 6軸(選配) |
|
7. |
最大控制軸數 |
5軸/ 6軸(選配) |
|
8. |
最小指令單位 |
0.0001mm |
|
9. |
最大指令值 |
±9999.9999 mm |
|
10. |
指令單位元 |
公制/英制 |
