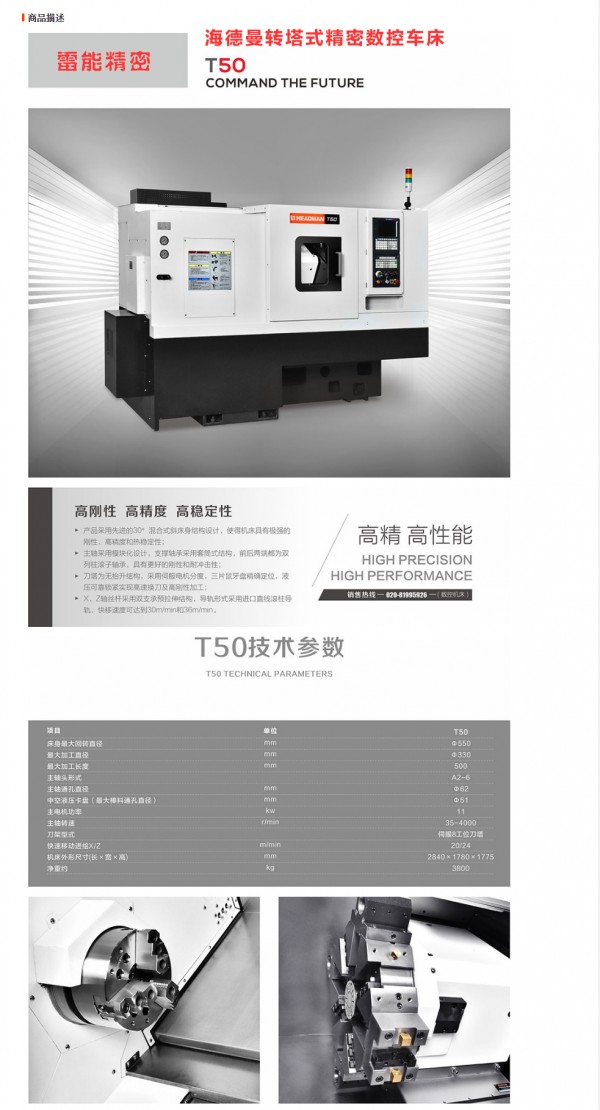

點擊圖片查看大圖
一. 機床技術規格
1. 機床特性
T50/500數控車床是一款高剛性高精度全功能數控車床，特別適宜粗精工序集約化加工.采用全封閉防護罩，整機造型穩重大方，廣泛應用于汽車、航空航天、模具、高鐵、食品化工機械、電子等行業精密零件的高效率加工，同時可根據具體需求，配備高速機器人，實現無人化生產。
刀塔：刀塔采用伺服電機分度、牙盤定位、液壓夾緊的設計結構，換刀速度快，定位精度高，刀塔內部全密封，轉位無抬升，精確穩定。
X/Z驅動：X/Z采用進口高檔精密滾珠絲杠驅動，快移速度分別為28m/min、33m/min，具有良好運動精度的動態特性。
系統配置：機床數控系統采用廣數GSK 988TA數控系統，保修期3年。
2. 本機床所有零部件加工、裝配成品質量符合產品圖紙及相關技術要求，符合GB15760-2004《金屬切削機床安全防護通用技術條件》的有關規定，檢測試驗標準采用《數控車床和車削中心檢驗條件》ISO13041,詳細的檢查方法請參看《機床檢驗通則》ISO230的有關規定。
3. 機床規格（標準主機規格）
|
加工范圍、能力 |
最大回轉直徑 |
550mm |
|
最大加工直徑 |
330mm |
|
|
最大加工長度 |
516mm |
|
|
行程 |
X軸行程 |
190mm |
|
Z軸行程 |
561mm |
|
|
主軸 |
輸出功率（連續/30min） |
11kW/15kW |
|
主軸端部形式 |
A2-6 |
|
|
主軸轉速★1 |
35-4000rpm |
|
|
卡盤 |
8寸中空 |
|
|
主軸通孔直徑 |
Æ62mm |
|
|
最大棒料直徑★2 |
51mm |
|
|
刀塔 |
刀具容量 |
8把 |
|
刀具分度時間 |
0.2S/位 (0.39S)/4位 |
|
|
車刀刀體尺寸 |
25mm´25mm |
|
|
最大鏜刀直徑 |
Æ40mm |
|
|
進給 |
X軸快進速度 |
28m/min |
|
Z軸快進速度 |
33m/min |
|
|
冷卻系統 |
水箱容積 |
175L |
|
其它 |
動力源（連續） |
21kVA |
|
機床尺寸 |
2600(L)×1780(W)×1910(H) |
|
|
機床凈重 |
3820kg |
|
|
電源要求 |
3Æ380V +10% ~ -15% |
|
|
環境溫度 |
5～40℃ |
|
|
環境相對濕度 |
≤75% |
★ 1：使用卡盤不同時，主軸最高速度有變化
★ 2：配置不同廠家、不同型號的卡盤時，機床的棒料作業能力也不同
