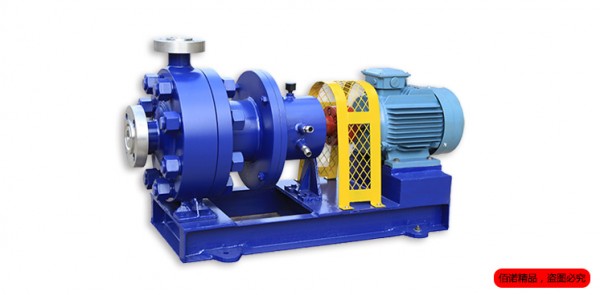

點擊圖片查看大圖
IMC系列磁力泵是磁力泵聯合設計組開發的新型無泄漏耐腐蝕泵，其技術經濟指標與同類產品八十年代末的水平相當，CQB系列磁力泵形式及基本參數等效用JB/T7742-95《小型磁力傳動離心泵》標準，符合Q/BTB01-2001《磁力傳動離心泵》企業標準。
IMC系列磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重和各種腐蝕性液體的理想設備。CQB系列磁力泵適用于輸送吸入壓力不大于0.2Mpa，工作壓力不高于1.6Mpa，溫度不超過120℃。密度不大于1600kg/m3，粘度不大于30*10-6m2/s的不含硬顆粒、纖維及含有磁性物質液體。
IMC-G高溫型磁力泵輸送壓力不大于1.6MPa，溫度不超過350℃，粘度不大于30*10-6m2/s的不含硬質顆粒和纖維的液體。當輸送介質系統壓力大于1.6MPa時，佰諾泵閥公司可進行特殊設計制造。
| 型 號 | 流量Q (m3/h) |
揚程H (m) |
轉速n (r/min) |
效率η (%) |
電機型號 | 電機功率 (Kw) |
| IMC32-20-125 | 3.2 | 20 | 2900 | 16 | YB90S-2 | 1.5 |
| IMC32-20-160 | 3.2 | 32 | 2900 | 18 | YB90L-2 | 2.2 |
| IMC40-25-105 | 6.3 | 12.5 | 2900 | 20 | YB90S-2 | 1.5 |
| IMC40-25-125 | 6.3 | 20 | 2900 | 24 | YB90L-2 | 2.2 |
| IMC40-25-160 | 6.3 | 32 | 2900 | 26 | YB100L-2 | 3 |
| IMC40-25-200 | 6.3 | 50 | 2900 | 25 | YB132S1-2 | 5.5 |
| IMC40-25-250 | 6.3 | 80 | 2900 | 20 | YB160M1-2 | 11 |
| IMC50-32-125 | 12.5 | 20 | 2900 | 34 | YB100L-2 | 3 |
| IMC50-32-160 | 12.5 | 32 | 2900 | 39 | YB112M-2 | 4 |
| IMC50-32-200 | 12.5 | 50 | 2900 | 34 | YB132S2-2 | 7.5 |
| IMC50-32-250 | 12.5 | 80 | 2900 | 25 | YB160M2-2 | 15 |
| IMC65-50-125 | 25 | 20 | 2900 | 45 | YB112M-2 | 4 |
| IMC65-50-160 | 25 | 32 | 2900 | 45 | YB132S2-2 | 7.5 |
| IMC65-40-20015 | 25 | 50 | 2900 | 35 | YB160M2-2 | 15 |
| IMC65-40-250 | 25 | 80 | 2900 | 37 | YB160L-2 | 18.5 |
| IMC65-40-315 | 25 | 125 | 2900 | 27 | YB200L2-2 | 37 |
| IMC80-65-125 | 50 | 20 | 2900 | 55 | YB132S2-2 | 7.5 |
| IMC80-65-160 | 50 | 32 | 2900 | 55 | YB160M1-2 | 11 |
| IMC80-50-200 | 50 | 50 | 2900 | 50 | YB160L-2 | 18.5 |
| IMC80-50-250 | 50 | 80 | 2900 | 45 | YB200L1-2 | 30 |
| IMC80-50-315 | 50 | 125 | 2900 | 40 | YB250M-2 | 55 |
| IMC100-80-125 | 100 | 20 | 2900 | 61 | YB160M1-2 | 11 |
| IMC100-80-160 | 100 | 32 | 2900 | 61 | YB160L-2 | 18.5 |
| IMC100-65-200 | 100 | 50 | 2900 | 60 | YB200L1-2 | 30 |
| IMC100-65-250 | 100 | 80 | 2900 | 56 | YB250M-2 | 55 |
| IMC100-65-315 | 100 | 125 | 2900 | 50 | YB280M-2 | 90 |
| 注：0.75KW以上均可配防爆電機，過流部件材質分別有304、304L316、316L，可按客戶要求定制非標準磁力泵。 | ||||||
